Cilinder z vodilom, delujoč v dveh smereh, bat Ø 40, hod 100
SKU: 106338RIE
EAN: 2700400100CN

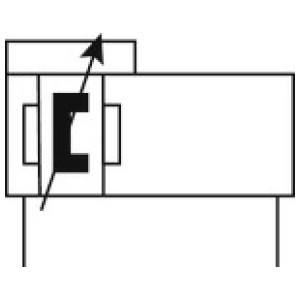

Piston rod-free cylinder, double-acting, Magnet, Piston Ø 40, Stroke 100, G 1/4, Working pressure 1 - 8 bar, Temp. -10 °C to 80 °C
These double-acting cylinders can also be supplied with strokes greater than 5 m, providing the stroke length is approximately equal to the overall length. They are equipped with magnets as standard for indicating the position as well as pneumatic, adjustable end position cushioning. Limit switches and hydraulic shock absorbers can be mounted as add-on modules.
Suitable for filtered (50 µm), unlubricated or lubricated compressed air.
If lubrication is used, it must be continuous.
Čas dobave: Predvidoma 3 - 5 dni
685,25 €
ali od 18,24 € / mesec
Izračunaj obrok
Obrestno financiranje
- 18,24 € x 48 mesecev
- 23,31 € x 36 mesecev
- 33,49 € x 24 mesecev
- 64,10 € x 12 mesecev
- 125,39 € x 6 mesecev
- 247,99 € x 3 mesecev
Leanpay omogoča enostavne obročne nakupe preko spleta. Za obročno plačilo v košarici izberi Leanpay. Informativni izračun ne vključuje stroškov ocene tveganja.
| Šifra | Povezava | Max. stranska obremenitev [Nm] | Bat Ø [mm] | Sila pri 6 bar [N] | Stroke [mm] | Zaloga | Cena | Nakup | Natisni |
|---|---|---|---|---|---|---|---|---|---|
| 106305RIE | M5 | 0.3 | 16 | 110 | 700 | Čas dobave: Predvidoma 3 - 5 dni | 530,72 € |  | |
| 106342RIE | G 1/4 | 4 | 40 | 640 | 500 | Čas dobave: Predvidoma 3 - 5 dni | 821,98 € | | |
| 106351RIE | G 3/8 | 8 | 63 | 1550 | 100 | Čas dobave: Predvidoma 3 - 5 dni | 1.020,77 € | | |
| 106353RIE | G 3/8 | 8 | 63 | 1550 | 300 | Čas dobave: Predvidoma 3 - 5 dni | 1.109,80 € | | |
| 106343RIE | G 1/4 | 4 | 40 | 640 | 600 | Čas dobave: Predvidoma 3 - 5 dni | 830,48 € | | |
| 106350RIE | G 1/4 | 4 | 40 | 640 | 2000 | Čas dobave: Predvidoma 3 - 5 dni | 1.325,18 € | | |
| 106355RIE | G 3/8 | 8 | 63 | 1550 | 500 | Čas dobave: Predvidoma 3 - 5 dni | 1.199,47 € | | |
| 106339RIE | G 1/4 | 4 | 40 | 640 | 200 | Čas dobave: Predvidoma 3 - 5 dni | 714,62 € | | |
| 106340RIE | G 1/4 | 4 | 40 | 640 | 300 | Čas dobave: Predvidoma 3 - 5 dni | 743,52 € | | |
| 106335RIE | G 1/4 | 2 | 32 | 420 | 1200 | Čas dobave: Predvidoma 3 - 5 dni | 799,86 € | | |
| 106338RIE | G 1/4 | 4 | 40 | 640 | 100 | Čas dobave: Predvidoma 3 - 5 dni | 685,25 € | | |
| 106352RIE | G 3/8 | 8 | 63 | 1550 | 200 | Čas dobave: Predvidoma 3 - 5 dni | 1.065,38 € | | |
| 106336RIE | G 1/4 | 2 | 32 | 420 | 1400 | Čas dobave: Predvidoma 3 - 5 dni | 865,08 € | | |
| 106302RIE | M5 | 0.3 | 16 | 110 | 400 | Čas dobave: Predvidoma 3 - 5 dni | 488,66 € | | |
| 106307RIE | M5 | 0.3 | 16 | 110 | 900 | Čas dobave: Predvidoma 3 - 5 dni | 548,49 € | | |
| 106308RIE | M5 | 0.3 | 16 | 110 | 1000 | Čas dobave: Predvidoma 3 - 5 dni | 560,54 € | | |
| 106341RIE | G 1/4 | 4 | 40 | 640 | 400 | Čas dobave: Predvidoma 3 - 5 dni | 777,31 € | | |
| 106312RIE | G 1/8 | 1 | 25 | 250 | 100 | Čas dobave: Predvidoma 3 - 5 dni | 520,39 € | | |
| 106354RIE | G 3/8 | 8 | 63 | 1550 | 400 | Čas dobave: Predvidoma 3 - 5 dni | 1.154,88 € | | |
| 106345RIE | G 1/4 | 4 | 40 | 640 | 800 | Čas dobave: Predvidoma 3 - 5 dni | 889,95 € | | |
| 106303RIE | M5 | 0.3 | 16 | 110 | 500 | Čas dobave: Predvidoma 3 - 5 dni | 500,55 € | | |
| 106356RIE | G 3/8 | 8 | 63 | 1550 | 600 | Čas dobave: Predvidoma 3 - 5 dni | 1.244,38 € | | |
| 106309RIE | M5 | 0.3 | 16 | 110 | 1200 | Čas dobave: Predvidoma 3 - 5 dni | 584,66 € | | |
| 106337RIE | G 1/4 | 2 | 32 | 420 | 2000 | Čas dobave: Predvidoma 3 - 5 dni | 1.044,69 € | | |
| 106358RIE | G 3/8 | 8 | 63 | 1550 | 800 | Čas dobave: Predvidoma 3 - 5 dni | 1.333,56 € | | |
| 106314RIE | G 1/8 | 1 | 25 | 250 | 300 | Čas dobave: Predvidoma 3 - 5 dni | 548,01 € | | |
| 106326RIE | G 1/4 | 2 | 32 | 420 | 200 | Čas dobave: Predvidoma 3 - 5 dni | 643,23 € | | |
| 106319RIE | G 1/8 | 1 | 25 | 250 | 800 | Čas dobave: Predvidoma 3 - 5 dni | 616,87 € | | |
| 106299RIE | M5 | 0.3 | 16 | 110 | 100 | Čas dobave: Predvidoma 3 - 5 dni | 452,63 € | | |
| 106359RIE | G 3/8 | 8 | 63 | 1550 | 900 | Čas dobave: Predvidoma 3 - 5 dni | 1.378,16 € | | |
| 106317RIE | G 1/8 | 1 | 25 | 250 | 600 | Čas dobave: Predvidoma 3 - 5 dni | 597,30 € | | |
| 106330RIE | G 1/4 | 2 | 32 | 420 | 600 | Čas dobave: Predvidoma 3 - 5 dni | 715,64 € | | |
| 106348RIE | G 1/4 | 4 | 40 | 640 | 1200 | Čas dobave: Predvidoma 3 - 5 dni | 1.004,74 € | | |
| 106304RIE | M5 | 0.3 | 16 | 110 | 600 | Čas dobave: Predvidoma 3 - 5 dni | 512,61 € | | |
| 106361RIE | G 3/8 | 8 | 63 | 1550 | 1200 | Čas dobave: Predvidoma 3 - 5 dni | 1.512,10 € | | |
| 106301RIE | M5 | 0.3 | 16 | 110 | 300 | Čas dobave: Predvidoma 3 - 5 dni | 476,73 € | | |
| 106363RIE | G 3/8 | 8 | 63 | 1550 | 2000 | Čas dobave: Predvidoma 3 - 5 dni | 1.869,83 € | | |
| 106331RIE | G 1/4 | 2 | 32 | 420 | 700 | Čas dobave: Predvidoma 3 - 5 dni | 721,46 € | | |
| 106320RIE | G 1/8 | 1 | 25 | 250 | 900 | Čas dobave: Predvidoma 3 - 5 dni | 630,69 € | | |
| 106329RIE | G 1/4 | 2 | 32 | 420 | 500 | Čas dobave: Predvidoma 3 - 5 dni | 690,17 € | | |
| 106322RIE | G 1/8 | 1 | 25 | 250 | 1200 | Čas dobave: Predvidoma 3 - 5 dni | 672,27 € | | |
| 106313RIE | G 1/8 | 1 | 25 | 250 | 200 | Čas dobave: Predvidoma 3 - 5 dni | 534,03 € | | |
| 106315RIE | G 1/8 | 1 | 25 | 250 | 400 | Čas dobave: Predvidoma 3 - 5 dni | 561,48 € | | |
| 106360RIE | G 3/8 | 8 | 63 | 1550 | 1000 | Čas dobave: Predvidoma 3 - 5 dni | 1.422,92 € | | |
| 106310RIE | M5 | 0.3 | 16 | 110 | 1400 | Čas dobave: Predvidoma 3 - 5 dni | 608,45 € | | |
| 106306RIE | M5 | 0.3 | 16 | 110 | 800 | Čas dobave: Predvidoma 3 - 5 dni | 536,57 € | | |
| 106333RIE | G 1/4 | 2 | 32 | 420 | 900 | Čas dobave: Predvidoma 3 - 5 dni | 752,73 € | | |
| 106347RIE | G 1/4 | 4 | 40 | 640 | 1000 | Čas dobave: Predvidoma 3 - 5 dni | 946,62 € | | |
| 106316RIE | G 1/8 | 1 | 25 | 250 | 500 | Čas dobave: Predvidoma 3 - 5 dni | 578,94 € | | |
| 106318RIE | G 1/8 | 1 | 25 | 250 | 700 | Čas dobave: Predvidoma 3 - 5 dni | 603,24 € | | |
| 106357RIE | G 3/8 | 8 | 63 | 1550 | 700 | Čas dobave: Predvidoma 3 - 5 dni | 1.288,98 € | | |
| 106334RIE | G 1/4 | 2 | 32 | 420 | 1000 | Čas dobave: Predvidoma 3 - 5 dni | 768,59 € | | |
| 106300RIE | M5 | 0.3 | 16 | 110 | 200 | Čas dobave: Predvidoma 3 - 5 dni | 464,70 € | | |
| 106362RIE | G 3/8 | 8 | 63 | 1550 | 1400 | Čas dobave: Predvidoma 3 - 5 dni | 1.601,62 € | | |
| 106323RIE | G 1/8 | 1 | 25 | 250 | 1400 | Čas dobave: Predvidoma 3 - 5 dni | 699,90 € | | |
| 106311RIE | M5 | 0.3 | 16 | 110 | 2000 | Čas dobave: Predvidoma 3 - 5 dni | 680,19 € | | |
| 106324RIE | G 1/8 | 1 | 25 | 250 | 2000 | Čas dobave: Predvidoma 3 - 5 dni | 782,70 € | | |
| 106346RIE | G 1/4 | 4 | 40 | 640 | 900 | Čas dobave: Predvidoma 3 - 5 dni | 917,45 € | | |
| 106327RIE | G 1/4 | 2 | 32 | 420 | 300 | Čas dobave: Predvidoma 3 - 5 dni | 658,79 € | | |
| 106321RIE | G 1/8 | 1 | 25 | 250 | 1000 | Čas dobave: Predvidoma 3 - 5 dni | 644,67 € | | |
| 106328RIE | G 1/4 | 2 | 32 | 420 | 400 | Čas dobave: Predvidoma 3 - 5 dni | 674,49 € | | |
| 106332RIE | G 1/4 | 2 | 32 | 420 | 800 | Čas dobave: Predvidoma 3 - 5 dni | 737,16 € | | |
| 106349RIE | G 1/4 | 4 | 40 | 640 | 1400 | Čas dobave: Predvidoma 3 - 5 dni | 1.062,50 € | | |
| 106325RIE | G 1/4 | 2 | 32 | 420 | 100 | Čas dobave: Predvidoma 3 - 5 dni | 627,51 € | | |
| 106344RIE | G 1/4 | 4 | 40 | 640 | 700 | Čas dobave: Predvidoma 3 - 5 dni | 859,36 € | |
Opis
Piston rod-free cylinder, double-acting, Magnet, Piston Ø 40, Stroke 100, G 1/4, Working pressure 1 - 8 bar, Temp. -10 °C to 80 °C
These double-acting cylinders can also be supplied with strokes greater than 5 m, providing the stroke length is approximately equal to the overall length. They are equipped with magnets as standard for indicating the position as well as pneumatic, adjustable end position cushioning. Limit switches and hydraulic shock absorbers can be mounted as add-on modules.
Suitable for filtered (50 µm), unlubricated or lubricated compressed air.
If lubrication is used, it must be continuous.
Tehnični podatki in specifikacije
| Magnet | with magnet |
| Ffunkcija | double-acting |
| Cushioning | cushioned |
| Min. delovni tlak [bar] | 1 |
| Max. delovni tlak [bar] | 8 |
| Min. temperaturno območje [°C] | -10 |
| Max. temperaturno območje [°C] | 80 |
| Ohišje | Jacket made from anodised aluminium alloy |
| Tesnilo | NBR (for speeds up to 1 m/s) |
| Drsnik (vodilo bata) | Anodised aluminium alloy |
| Sealing bands | Stainless steel |
| Bat Ø [mm] | 40 |
| Stroke [mm] | 100 |
| Povezava | G 1/4 |
| Sila pri 6 bar [N] | 640 |
| Max. stranska obremenitev [Nm] | 4 |
