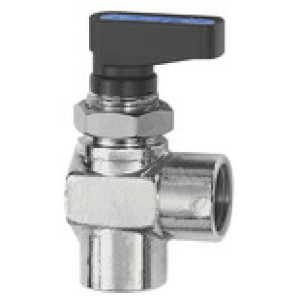

Kotni mini krogelni ventil, vgradni, G 1/8 IT
SKU: 103360RIE
EAN: 4047322397230
Angled mini ball valve, Control panel integration, Brass chrome plated, Operating temp. -20°C to 80°C, G 1/8 IT, PN -0.99 - 20 bar
Čas dobave: Predvidoma 3 - 5 dni
21,40 €

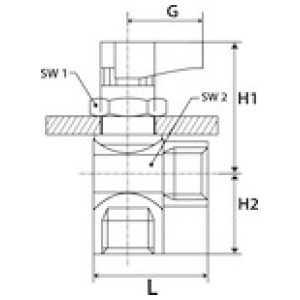

| Šifra | Navoj | DN | H2 [mm] | a/f 2 [mm] | L [mm] | H1 [mm] | Zaloga | Cena | Nakup | Natisni |
|---|---|---|---|---|---|---|---|---|---|---|
| 103362RIE | G 3/8 IT | 7 | 19.5 | 21 | 31.0 | 35.0 | Čas dobave: Predvidoma 3 - 5 dni | 24,05 € |  | |
| 103361RIE | G 1/4 IT | 5 | 17.5 | 17 | 28.5 | 33.5 | Čas dobave: Predvidoma 3 - 5 dni | 21,76 € | | |
| 103360RIE | G 1/8 IT | 5 | 15.5 | 17 | 28.5 | 33.5 | Čas dobave: Predvidoma 3 - 5 dni | 21,40 € | |
Opis
Angled mini ball valve, Control panel integration, Brass chrome plated, Operating temp. -20°C to 80°C, G 1/8 IT, PN -0.99 - 20 bar
Tehnični podatki in specifikacije
| Ohišje | Chrome-plated brass |
| Min. obratovalni tlak [bar] | -0.99 |
| Max. obratovalni tlak [bar] | 20 |
| Min. delovna temperatura [°C] | -20 |
| Max. delovna temperatura [°C] | 80 |
| Krogla | Chrome-plated brass |
| Krogelno tesnilo | PTFE |
| Stebelno tesnilo | NBR |
| Vrtljiva ročica | PA 66 glass fibre-reinforced |
| Material navojev | Nickel-plated brass |
| Aplikacije | Compressed air, water, oil |
| Navoj | G 1/8 IT |
| DN | 5 |
| Standardni navoj | G-thread acc. to DIN EN ISO 228-1 |
| G [mm] | 19.0 |
| a/f 1 [mm] | 17 |
| H2 [mm] | 15.5 |
| L [mm] | 28.5 |
| H1 [mm] | 33.5 |
| a/f 2 [mm] | 17 |
