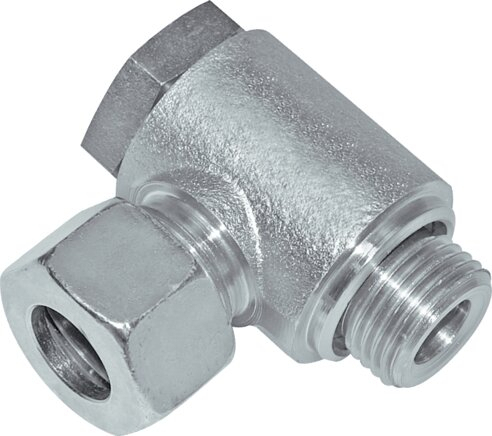

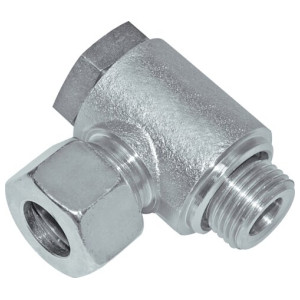

HIDRAVLIČNI PRIKLJUČEK KOTNI VRTLJIVI - SWVE 20 SM
SKU: TN111-20SM
Hidravlični priključki Rastelli Raccordi igrajo ključno vlogo pri vzpostavljanju trdnih hidravličnih sistemov, saj omogočajo varno in zanesljivo povezovanje cevovodov ter učinkovito prenašanje moči. Pri naši ponudbi hidravličnih priključkov združujemo vrhunsko kakovost, natančnost in inovativne rešitve, ki so ključnega pomena za optimalno delovanje vaših hidravličnih sistemov.

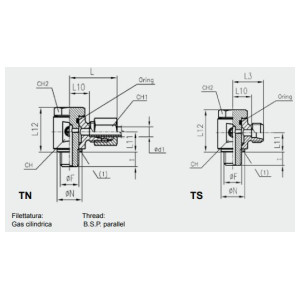

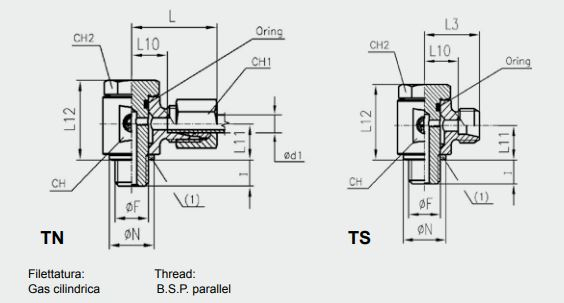

Šifra | Serija | Dimenzija d [Ø] | Dimenzija I [mm] | Dimenzija F [Ø] | Dimenzija CH1 [mm] | Dimenzija L11 [mm] | Dimenzija L10 [mm] | Dimenzija CH2 [mm] | Dimenzija L3 [mm] | Dimenzija CH [mm] | Dimenzija L12 [mm] | Dimenzija L [mm] | Obratovalni tlak [bar] | Dimenzija N [Ø] | Zaloga | Cena | Nakup | Natisni |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TN111-4LLM | Zelo lahka | 4 LL (M8X1) | 6 | 8x1 | 10 | 10 | 13 | 14 | 17 | 18 | 22 | 24,5 | 100 | 14 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-5LLM | Zelo lahka | 5 LL (M10X1) | 6 | 8x1 | 12 | 10 | 11,5 | 14 | 17 | 18 | 22 | 25 | 100 | 14 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-6LLM | Zelo lahka | 6 LL (M10X1) | 6 | 10X1 | 12 | 10 | 11,5 | 14 | 17 | 18 | 22 | 25 | 100 | 14 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-8LLM | Zelo lahka | 8 LL (M12X1) | 6 | 10X1 | 14 | 10 | 12,5 | 14 | 18 | 18 | 22 | 26 | 100 | 14 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-6LM | Lahka | 6 L (M12x1,5) | 8 | 10X1 | 14 | 12,5 | 13 | 17 | 20 | 19 | 27 | 29 | 315 | 15 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-8LM | Lahka | 8 L (M14x1,5) | 12 | 12x1,5 | 17 | 15 | 14,5 | 19 | 21,5 | 22 | 30,5 | 30,5 | 315 | 17 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-10LM | Lahka | 10 L (M16x1,5) | 12 | 14X1,5 | 19 | 15 | 15,5 | 19 | 22,5 | 22 | 30,5 | 32 | 315 | 18 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-12LM | Lahka | 12 L (M18x1,5) | 12 | 16X1,5 | 22 | 19 | 19,5 | 24 | 26,5 | 30 | 38,5 | 36 | 315 | 22 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-15LM | Lahka | 15 L (M22x1,5) | 14 | 18x1,5 | 27 | 21,5 | 22,5 | 24 | 29 | 32 | 44,5 | 39 | 315 | 22 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-18LM | Lahka | 18 L (M26x1,5) | 14 | 22x1,5 | 32 | 23 | 22 | 27 | 29,5 | 36 | 48 | 40 | 315 | 26 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-22LM | Lahka | 22 L (M30x2) | 16 | 26X1,5 | 36 | 26 | 28 | 32 | 35,5 | 41 | 56 | 47 | 160 | 32 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-28LM | Lahka | 28 L (M36x2) | 18 | 33x2 | 41 | 32 | 31,5 | 41 | 39 | 50 | 69,5 | 51 | 160 | 39 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-35LM | Lahka | 35 L (M45x2) | 20 | 40x2 | 50 | 37 | 35,5 | 50 | 46 | 60 | 80,5 | 60 | 160 | 49 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-42LM | Lahka | 42 L (M52x2) | 22 | 48X2 | 60 | 43,5 | 41,5 | 55 | 52,5 | 70 | 93 | 66,5 | 160 | 55 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-6SM | Težka | 6 S (M14x1,5) | 12 | 12x1,5 | 17 | 15 | 16,5 | 19 | 23,5 | 22 | 30,5 | 33 | 400 | 17 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-8SM | Težka | 8 S (M16x1,5) | 12 | 14X1,5 | 19 | 15 | 16,5 | 19 | 23,5 | 22 | 30,5 | 32,5 | 400 | 18 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-10SM | Težka | 10 S (M18x1,5) | 12 | 16X1,5 | 22 | 19 | 20 | 24 | 27,5 | 30 | 38,5 | 38 | 400 | 22 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-12SM | Težka | 12 S (M20x1,5) | 12 | 18x1,5 | 24 | 18 | 20 | 24 | 27,5 | 30 | 37,5 | 38 | 400 | 22 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-14SM | Težka | 14 S (M22x1,5) | 14 | 20x1,5 | 27 | 23 | 23,5 | 27 | 31,5 | 36 | 48 | 42,5 | 400 | 26 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-16SM | Težka | 16 S (M24x1,5) | 14 | 22x1,5 | 30 | 23 | 23 | 27 | 31,5 | 36 | 48 | 43 | 400 | 26 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-20SM | Težka | 20 S (M30x2) | 16 | 27X2 | 36 | 26 | 27 | 32 | 37,5 | 41 | 56 | 51,5 | 400 | 32 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-25SM | Težka | 25 S (M36x2) | 18 | 33x2 | 46 | 32 | 31 | 41 | 43 | 50 | 69,5 | 58 | 250 | 39 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-30SM | Težka | 30 S (M42x2) | 20 | 42x2 | 50 | 37 | 36,5 | 50 | 50 | 60 | 80,5 | 66 | 250 | 49 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN111-38SM | Težka | 38 S (M52x2) | 22 | 48X2 | 60 | 43,5 | 42,5 | 55 | 58,5 | 70 | 93 | 75,5 | 250 | 55 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
Opis
Temperaturno območje brez redukcij tlaka z nameščenimi jeklenimi priključki s tesnili iz NBR (standard) in FPM (po naročilu): NBR (Perbunan): od -35 do +100°C - FPM (Viton): od -25 do +120°C
Kotni nastavljiv priključek z votlim vijakom.
Tehnični podatki in specifikacije
Dimenzija d [Ø] | 20 S (M30x2) |
Dimenzija I [mm] | 16 |
Dimenzija L [mm] | 51,5 |
Dimenzija L10 [mm] | 27 |
Dimenzija L11 [mm] | 26 |
Dimenzija L12 [mm] | 56 |
Dimenzija L3 [mm] | 37,5 |
Dimenzija N [Ø] | 32 |
Dimenzija CH1 [mm] | 36 |
Dimenzija CH2 [mm] | 32 |
Dimenzija CH [mm] | 41 |
Dimenzija F [Ø] | 27X2 |
Obratovalni tlak [bar] | 400 |
Serija | Težka |
Material | Jeklo, pocinkano |
